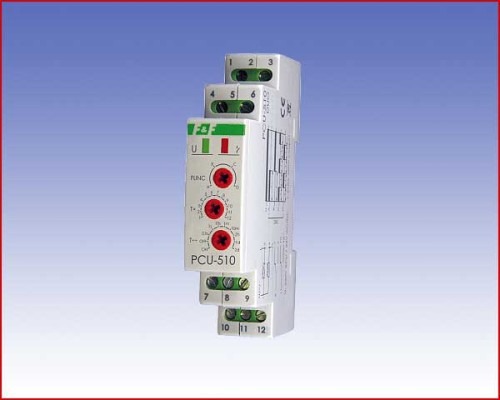

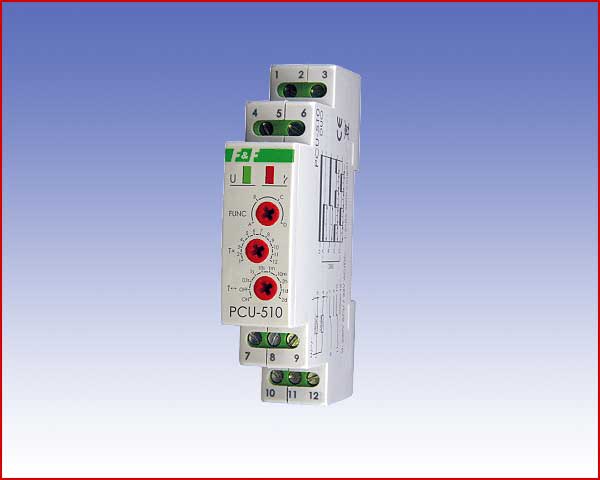

43792 Przekaźnik czasowy PCU-510

Dostępność: brak towaru
Cena brutto: 105,60 zł 105.60
Cena netto: 85,85 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: -
Kod produktu: 43792

Opis

Uniwersalny przekaźnik czasowy PCU-510, Styk 2x1P, 2×(<8A), na szynę 35mm.

Przeznaczenie:
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).


Działanie:
Funkcje:

  • OPÓŹNIONE WYŁĄCZENIE (A) Do czasu załączenia przekaźnika styki pozostają w pozycji 8-7 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 8-9 i 11-12 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styki powracają do pozycji 8-7 i 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
  • OPÓŹNIONE ZAŁĄCZENIE (B) Przed i po podaniu napięcia zasilającego styki pozostają w pozycji 8-7 i 11-10 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styków w pozycję 8-9 i 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
  • OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C) Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
  • OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D) Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

Uwaga:

  • Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
  • Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
  • Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe :

0,1s : 0,1÷1,2 sek.
1s : 1÷12 sek.
10s : 10÷120 sek.
1m : 1÷12 min.
10m : 10÷120 min.
2h : 2÷24 godz.
1d : 1÷12 dni (24÷288 godz.)
2d : 2÷24 dni (48÷576 godz.)


ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.


Dane techniczne:

zasilanie
230V AC / 24V AC/DC
styk
separowany 1P
prąd obciążenia
2×(<8A)
zakres nastawy czasu pracy
0,1sek÷576 godz.
opóźnienie zadziałania
<50msek
sygnalizacja zasilania
LED zielona
sygnalizacja stanu styku
LED czerwona
pobór mocy
0,8W
temperatura pracy
-25÷50°C
przyłącze
zaciski śrubowe 2,5mm²
wymiary
1 moduł (18mm)
montaż
na szynie TH-35
