43798 Przełacznik GWIAZDA-TRÓJKĄT PCG-417

Dostępność: jest
Cena brutto: 130,40 zł

Cena regularna:

130.40
Cena netto: 106,02 zł

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: -
Kod produktu: 43798

Opis

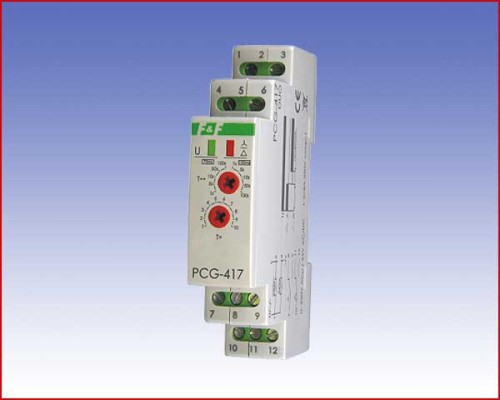

Przełacznik GWIAZDA-TRÓJKĄT PCG-417.

Przeznaczenie:
Do sterowania stycznikowym układem przełączeniowym GWIAZDA-TRÓJKĄT.

Działanie:
Sterownik posiada specjalny układ dwóch przekaźników elektromagnetycznych, który eliminuje ryzyko załączenia dwóch styczników jednocześnie. Każdy z przekaźników steruje odpowiednim stycznikiem. W chwili przełączenia z układu GWIAZDA na TRÓJKĄT pierwszy rozłącza stycznik „gwiazdy”, następuje wymuszona przerwa czasowa, a następnie drugi przekaźnik załącza stycznik „trójkąta”. Po załączeniu zasilania styk GWIAZDAY zostanie przełączony w pozycję 7-9 na ustawiony czas rozruchu t1. Styk TRÓJKĄTA pozostaje w pozycji 10-11. Po upływie czasu rozruchu t1 styk GWIAZDAY zostanie przełączony w pozycję 7-8 (styk TRÓJKĄTA nadal pozostaje w pozycji 10-11) i nastąpi przerwa przełączenia o ustawionym czasie t2. Po upływie czasu t2 styk TRÓJKĄTA zostanie przełączony w pozycję 10-12 i pozostaje w tym stanie do momentu odłączenia napięcia zasilającego (styk GWIAZDAY pozostaje w pozycji 7-8).

Nastawa czasu rozruchu i czasu opóżnienia przełączenia
Pokrętłem wyboru zakresu czasowego T↔ ustawiamy wybrany zakres czasowy (dla opcji opóźnienia przełączenia t2=75msek z lewej strony skali, a dla opcji opóźnienia przełączenia t2=100msek z prawej strony skali). Pokrętłem T× ustawiamy wartość na skali od 1 do 10. Iloczyn tych wartości jest równy czasowi rozruchu t1 (np. t1=1s×7=7sek).

Dane techniczne:

zasilanie
230V AC / 24V AC/DC
styk
2× separowany 1P
prąd obciążenia
2x(<8A)
czas rozruchu GWIAZDA
1÷1000sek
czas przełączania
75msek / 150msek
sygnalizacja zasilania
LED zielona
sygnalizacja działania
LED czerwona
pobór mocy
0,8W
temperatura pracy
25÷50°C
przyłącze
zaciski śrubowe 2,5mm²
wymiary
1 moduł (18mm)
montaż
na szynie TH-35
