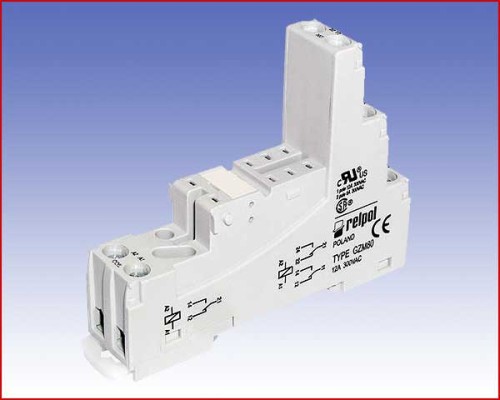

62108 Gniazdo GZM-80
Opis
Gniazdo GZM-80, Gniazdo wtykowe, do przekaźników RM84, RM87L, RM87P, RM94, (RM83, RM85, przy zastosowaniu mostków na zaciskach śrubowych: 11 z 21, 12 z 22, 14 z 24).
Gniazdo wtykowe, do przekaźników RM84, RM85, RM87L, RM87P - kolor szary i czarny, szerokość 15,9 mm.Separacja obwodów - zaciski cewki po jednej stronie, a zaciski styków po przeciwnej stronie gniazda.
Wejście / cewka - zaciski: A1 - A2.
Wyjście / styki - zaciski: 11-12-14; 21-22-24; zaciski COM na dolnym poziomie.
Uwaga: RM85 i RM83 - przekaźnik tworzy galwaniczne połączenie zacisków gniazda: 11 z 21, 12 z 22, 14 z 24.
RM85 - obciążenia zestyku powyżej 12 A wymagają zmostkowania zacisków śrubowych: 11 z 21, 12 z 22, 14 z 24.
Obciążalność toru bez mostka: 12 A / 300 V AC.
Montaż na szynie 35 mm lub na płycie montażowej jednym wkrętem m3.
Wymiary zestawu GZM80 + RM8.. + GZT80-0040: 78,1 x 15,9 x 66,5 mm.
Uwaga: do gniazda należy oddzielnie zakupić obejmę typu GZT80-0040 lub MS-25 (RM83, RM94), tzw. wyrzutnikową, z tworzywa.
W gnieździe można instalować moduły sygnalizacyjne / przeciwprzepięciowe typu M...; Zestaw IP 20.
